Для того щоб здійснити передавання й приймання електромагнітних хвиль, що несуть звукову та оптичну інформацію, потрібно:

1) створити високочастотні електромагнітні коливання (за допомогою генератора електромагнітних коливань);

2) накласти на високочастотні коливання звукову та оптичну інформацію (досягається модуляцією високочастотних коливань коливаннями нижчої частоти);

3) забезпечити випромінювання електромагнітних хвиль у навколишнє середовище (за допомогою передавальної антени);

4) забезпечити приймання електромагнітних хвиль (за допомогою приймальної антени та резонуючого коливального контуру);

5) зняти з прийнятого високочастотного сигналу звукову та оптичну інформацію (за допомогою детектора та фільтра).

Основні етапи одержання й перетворення радіосигналу:

1) генератор незатухаючих електромагнітних коливань створює високочастотні коливання, частота яких дорівнює власній частоті коливань коливального контуру;

2) високочастотні коливання модулюються коливаннями низької частоти;

3) одержані модульовані коливання підсилюються й подаються на передавальну антену, яка випромінює електромагнітні хвилі в навколишній простір;

4) досягши приймальної антени, електромагнітні хвилі збуджують у ній високочастотні коливання тієї самої частоти, що й коливання, випромінювані радіопередавачем;

5) ці коливання викликають електромагнітні коливання в резонуючому контурі;

6) слабкі високочастотні коливання підсилюються й подаються в детектор;

7) після проходження через детектор і фільтр із модульованих коливань виділяються коливання низької частоти;

8) коливання низької частоти посилюються і перетворюються на звук.

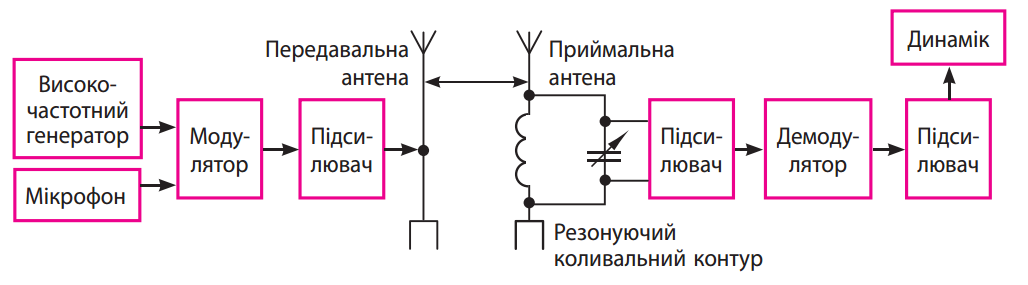

Рис. 19. 2. Принципова схема сучасного радіотелефонного зв'язку

Принципова схема одержання і приймання телевізійного сигналу мало відрізняється від принципової схеми радіотелефонного зв’язку, але має низку особливостей.

1) У телепередавачі коливання частоти-носія модулюються як звуковим сигналом, так і відеосигналом, що надходить від відеокамери.

2) У телевізійному приймачі високочастотний модульований сигнал розділяється на три сигнали: сигнал зображення (який, у свою чергу, ділиться на три сигнали – для червоного, зеленого й синього кольорів), сигнал звукового супроводу й керуючий сигнал.
